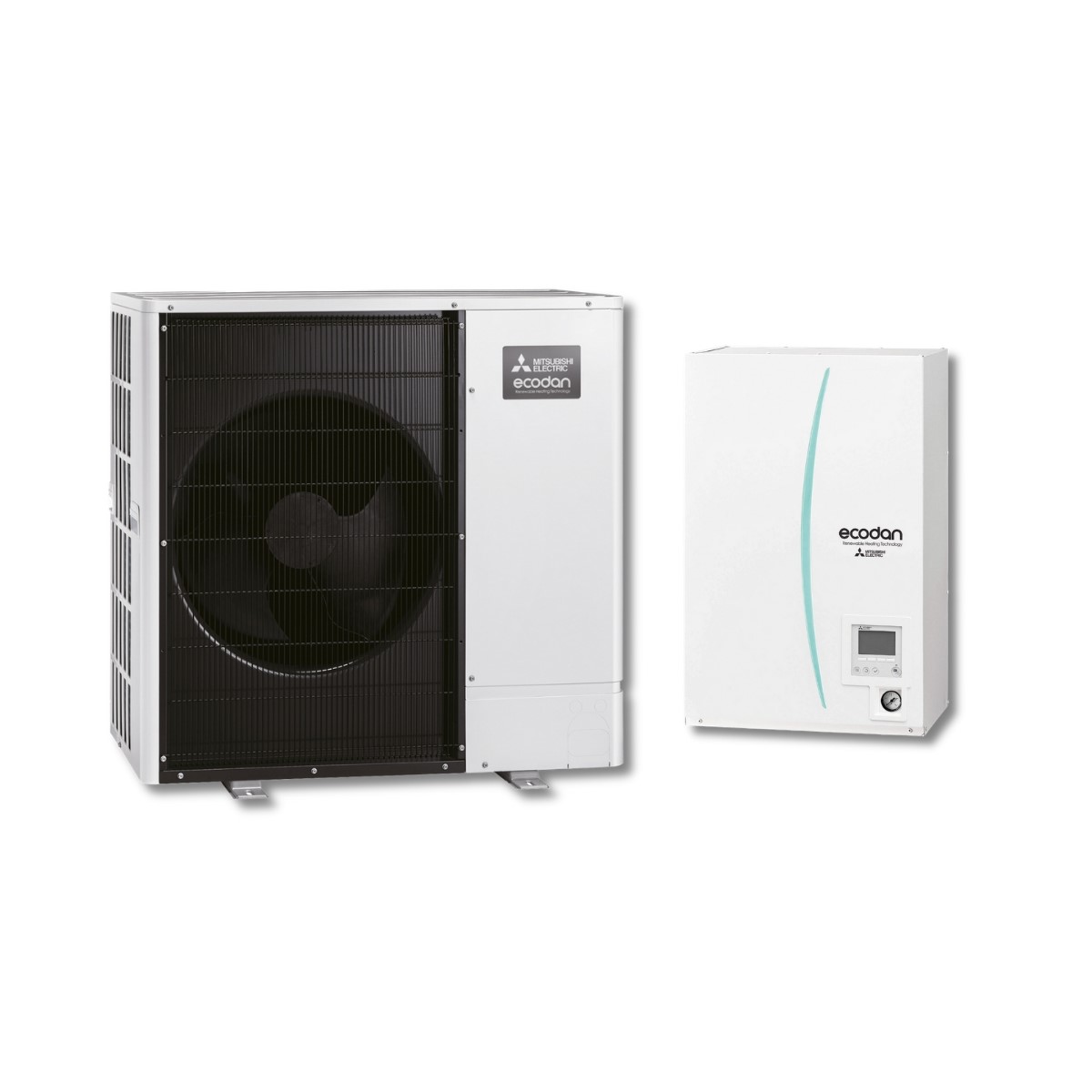

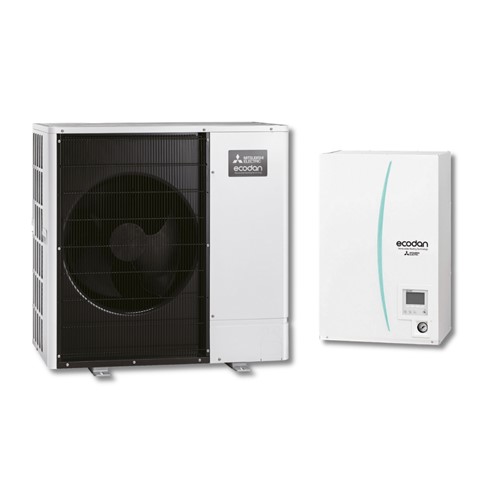

MITSUBISHI DIZALICA TOPLINE ECODAN PUHZ-SW100VAA ERSC-VM2D 10 KW SA HYDROMODULOM
Dizalice topline zrak-voda u kombinaciji s pripadajućim hidrauličkim modulima.
Veliki broj raspoloživih kombinacija omogućava veću udobnost zahvaljujući posebno dizajniranih vanjskim jedinicama koje automatski povećavaju kapacitet grijanja pri nižim vanjskim temperaturama, što vodi do povećanja osjećaja ugodnosti za korisnika.
Novost je reverzibilni Mitsubishi Electric Hidraučićki sklop namijenjen hlađenju i grijanju.
Za sustave zrak-voda
Učinak grijanja: 11,2 kW
Učinak hlađenja: 10,0 kW
Medij: R410A -ekološki
Grijanje pri vanjskoj temperaturi od: -20°C do +24°C
Priprema PTV pri vanjskoj temperaturi: -20°C do +35°C
Hlađenje pri vanjskoj temperaturi od: -15°C do +46°C
Priključni napon: 230 V / 50Hz
Električni grijač snage 2 kW ugrađen je u unutarnju jedinicu.

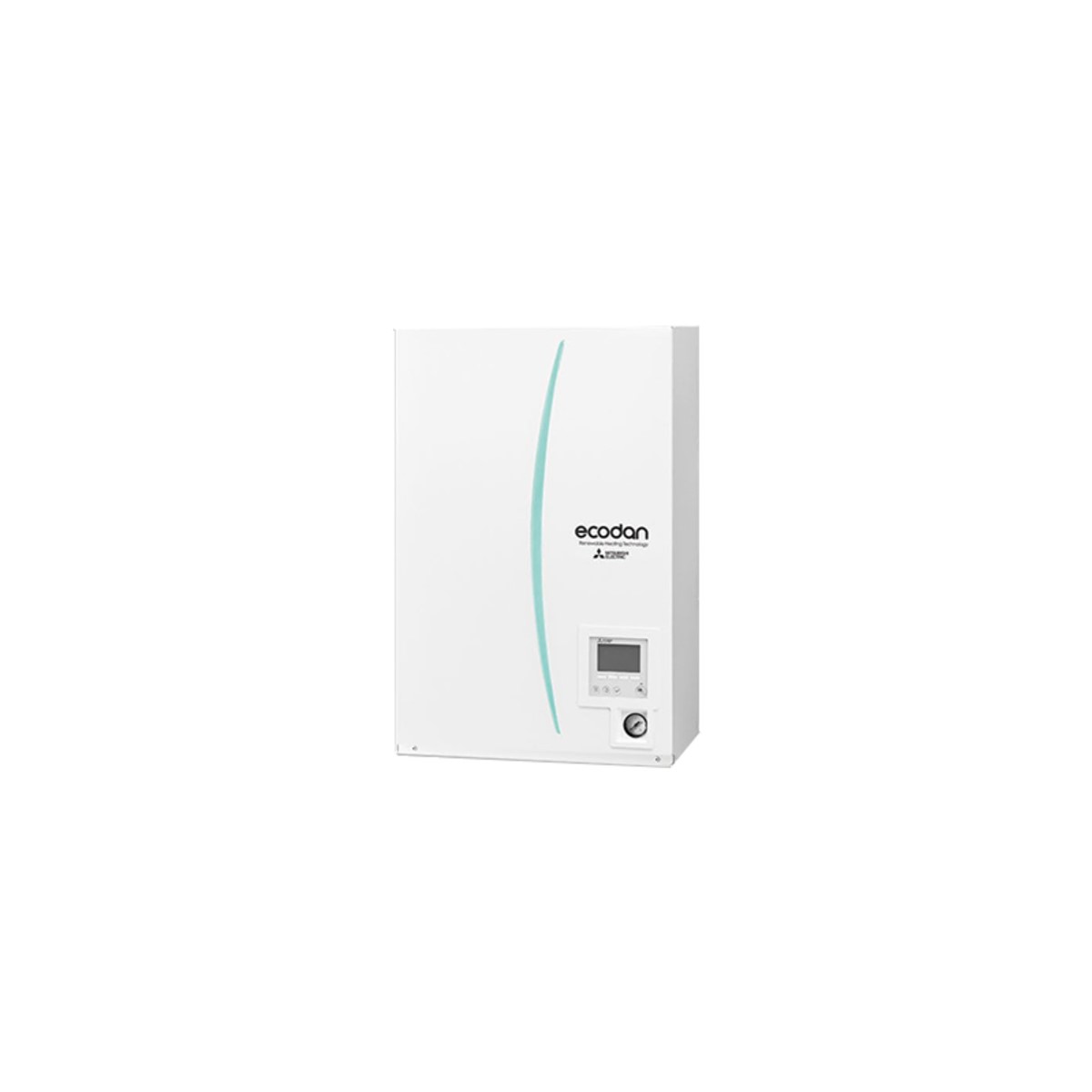

Unutarnja jedinica sustava dizalice topline zrak-voda (hidraulički sklop)
za hlađenje, grijanje i pripremu potrošne tople vode koji se sastoji od cirkulacijske pumpe, pločastog izmjenjivača topline, te sve ostale zaporne i sigurnosne tehnike potrebe za nesmetan rad sustava, slijedećih tehničkih značajki:
- kapacitet booster grijača: 2 kW
- napajanje booster grijača : 230 V / 1 faza / 50 Hz
- apsorbirana snaga cirkulacijske pumpe vode: 0,019 - 0,070 kW
- protok vode: 5,0 - 27,7 L/min
- maksimalna visina dobave vode: 7,0 m
- visina dobave vode pri protoku od 20 L/min: 5,9 m
- visina dobave vode pri protoku od 27,7 L/min: 4,7 m
- promjer cijevi R410A - plin: 15,88 mm
- promjer cijevi R410A - tekućina: 9,52 mm
- rashladni medij: R410A
- područje rada: 0 oC do + 35 oC
- uz relativnu vlažnost: ? 80%
- postavke temperature u grijanju: + 10 oC do + 30 oC
- postavke temp. polaza vode - grijanje: + 25 °C do + 60 °C
- postavke temp. polaza vode - hlađenje: + 5 °C do + 25 °C
- razina zvučnog tlaka (SPL): 28 dB (A)
- razina zvučne snage (PWL): 40 dB (A)
- dimenzije: V × Š × D = 800 x 530 x 360 mm
- masa (prazan): 49 kg
- masa (pun): 56 kg

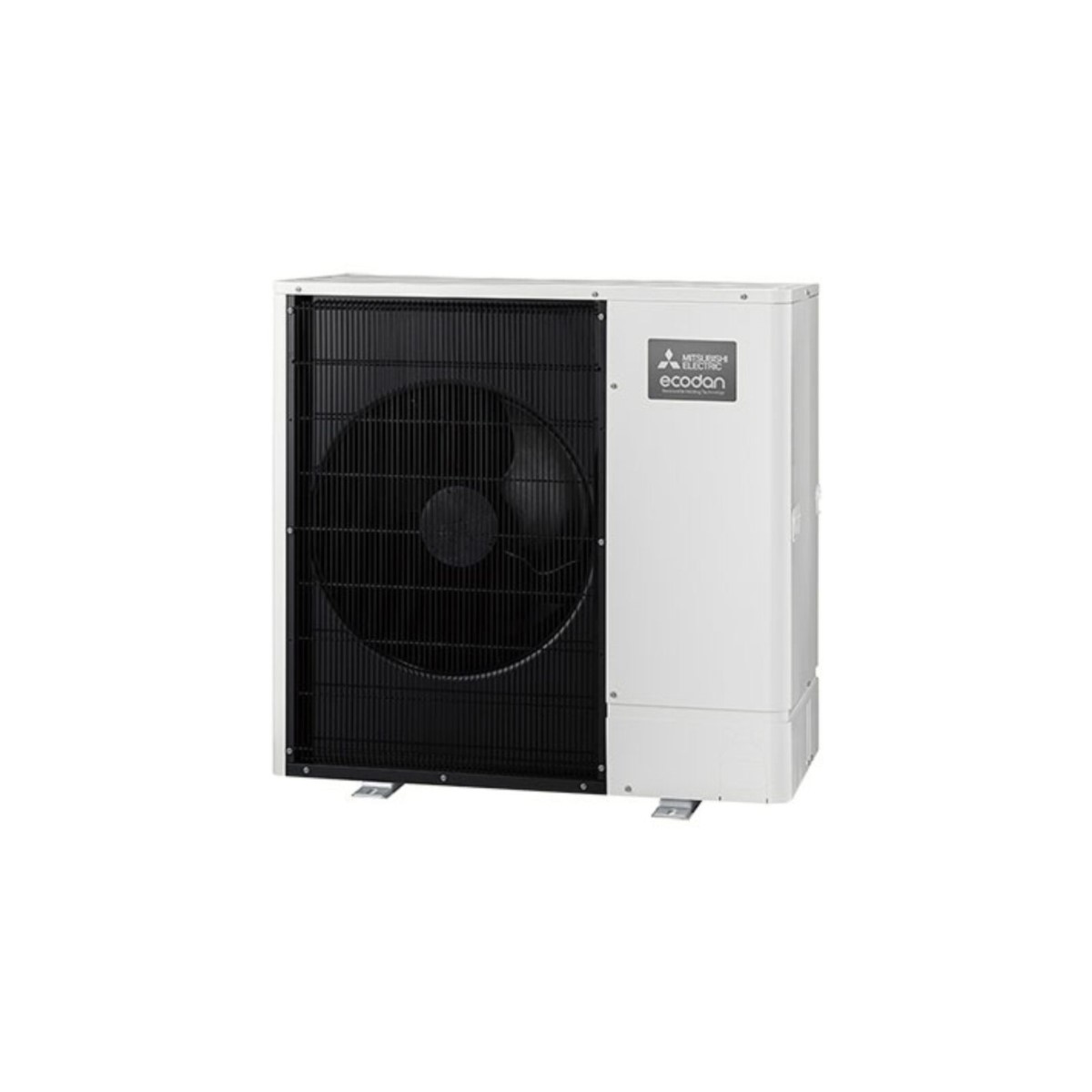

Vanjska jedinica sustava dizalice topline zrak-voda u izvedbi toplinske pumpe, serije POWER INVERTER,
namjenjena za vanjsku montažu - zaštićena od vremenskih utjecaja, s ugrađenim inverterskim kompresorom, zrakom hlađenim kondenzatorom i svim potrebnim elementima za zaštitu, kontrolu i regulaciju uređaja i funkcionalan rad. Sustave je moguće kombinirati kao modularne sa kaskadnom kontrolom do maksimalno 6 kompleta. Jedinica je sljedećih tehničkih značajki:
- REŽIM GRIJANJA
- nominalni protok vode: 32,10 L / min
- vanjska temperatura: 7 °C / voda: 35 °C
- kapacitet grijanja: 11,20 kW
- nominala energetska učinkovitost: COP = 4,46
- apsorbirana snaga: 2,51 kW / 230 V / 1 faza / 50 Hz
- vanjska temperatura: 2 °C / voda: 35 °C
- kapacitet grijanja: 10,00 kW
- nominala energetska učinkovitost: COP = 3,32
- apsorbirana snaga: 3,01 kW / 230 V / 1 faza / 50 Hz
- REŽIM HLAĐENJA
- nominalni protok vode: 28,70 L / min
- vanjska temperatura: 35 °C / voda: 7 °C
- kapacitet hlađenja: 10,00 kW
- nominala energetska učinkovitost: EER = 2,83
- apsorbirana snaga: 3,53 kW / 230 V / 1 faza / 50 Hz
- vanjska temperatura: 35 °C / voda: 18 °C
- kapacitet hlađenja: 10,00 kW
- nominala energetska učinkovitost: EER = 4,47
- apsorbirana snaga: 2,24 kW / 230 V / 1 faza / 50 Hz
- područje rada - grijanje: - 20 °C do + 21 °C
- područje rada - hlađenje: - 15 °C do + 46 °C
- područje pripreme PTV: - 20 °C do + 35 °C
- temperatura vode na izlazu - grijanje: + 60 °C
- temperatura vode na izlazu - hlađenje: + 5 °C
- nominalni raspon temperature povrata vode - grijanje: + 5 °C do + 59 °C
- nominalni raspon temperature povrata vode - hlađenje: + 8 °C do + 28 °C
- protok vode: 14,40 - 32,10 L / min
- nivo zvučnog tlaka - grijanje (SPL): 47 dB(A)
- nivo zvučne snage - grijanje (PWL): 60 dB(A)
- nivo zvučnog tlaka - hlađenje (SPL): 49 dB(A)
- dimenzije: V × Š × D: 1020 x 1050 x 480 mm
- masa: 114 kg
- rashladni medij: R410A
- maksimalna dozvoljena duljina cijevnog razvoda: 75 m
- maksimalna dozvoljena visina cijevnog razvoda: 10 m
- priključak R410A - tekuća faza: 9,52 mm
- priključak R410A - plinovita faza: 15,88 mm
JAMSTVO : 36 mjeseci , uz pridržavanje uputa za rukovanje.
