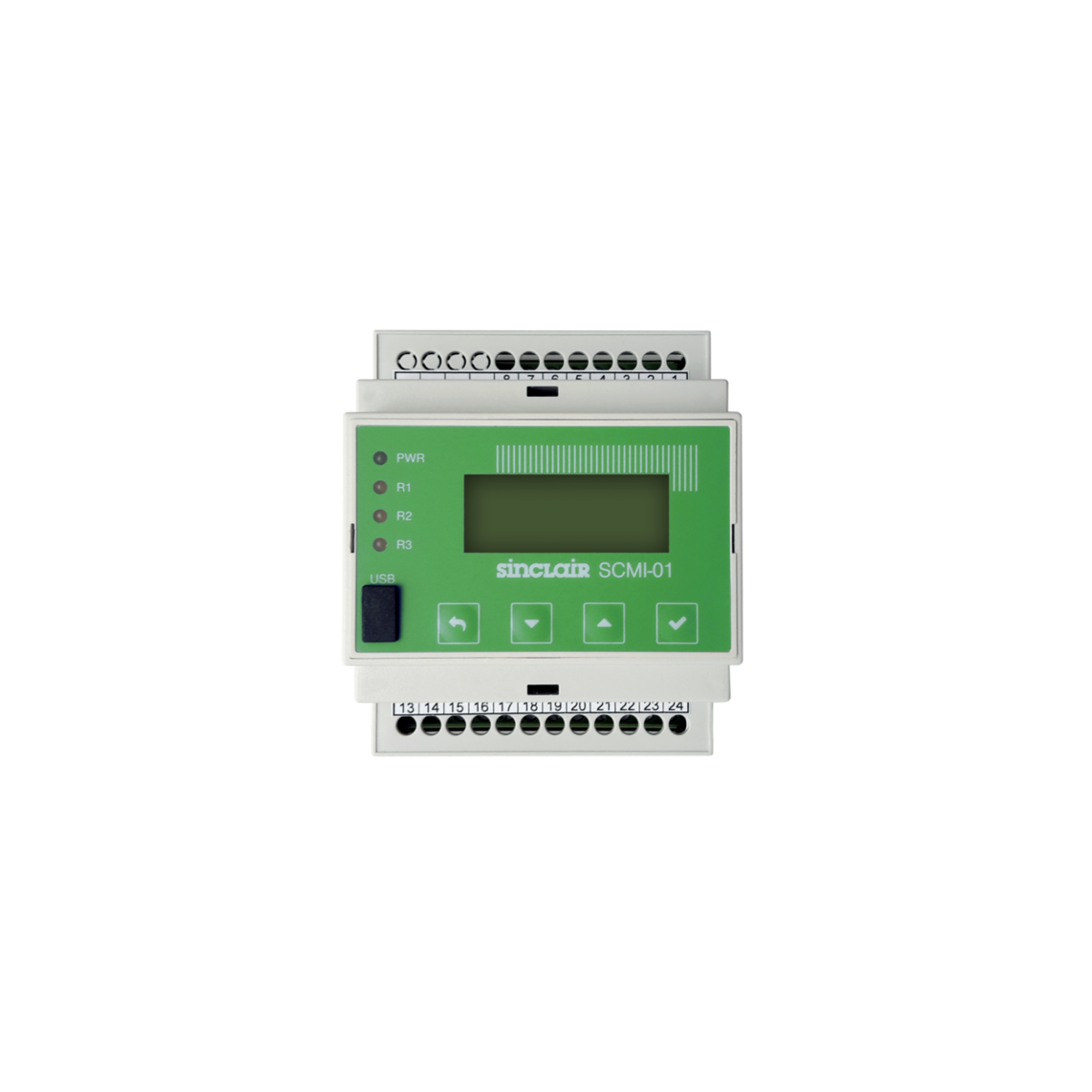

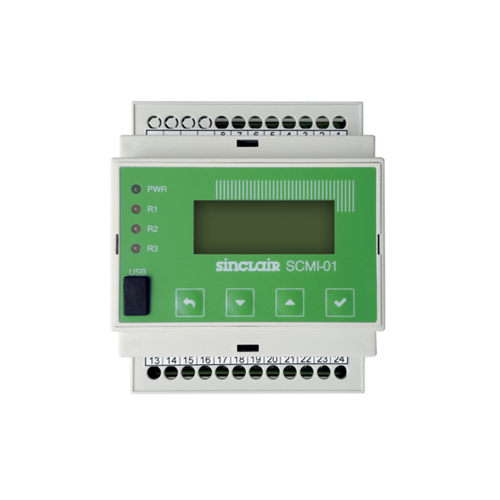

SINCLAIR SCMI-01.4 UPRAVLJAČKI MODUL ZA ASGE-xxBI

SINCLAIR SCMI-01.4

SINCLAIR komunikacijski modul

Komunikacijski modul SCMI-01.4 omogućuje upravljanje samostalnim vanjskim jedinicama ASGE-XXBI ili ASGE-XXBI-3 iz serije UNI SPLIT koje koriste rashladno sredstvo R32. Omogućuje biranje sljedećih režima:
•neovisna regulacija prema tlaku za hlađenje (temperature isparavanja)
•neovisna regulacija temperature hlađenja ili grijanja (kao slave odnosno podređena jedinica)
•temperatura isparavanja je ograničena na -10 °C
•podređena jedinica (0–10 V) za hlađenje i grijanje

U režimu podređene jedinice modul radi kao konverter između upravljačkih sustava i vanjske jedinice. Za upravljanje snagom kompresora vanjske jedinice koristi se serijska linija prema vrijednosti napona od 0 do 10 V iz eksternog upravljačkog sustava. Modul se napaja naponom od 220–240 V / 50 Hz. Za upravljanje vanjskom jedinicom služi serijski komunikacijski kanal s brzinom prijenosa podataka od 9600 bit / s, dopunjen strujnim krugovima za napajanje komunikacijskih krugova vanjske jedinice. Za upravljanje ostalih uređaja koriste se tri releja s podesivom funkcijom, s uklopnim kontaktom 230 V / 2A. Pored toga, modul ima dva binarna ulaza s TTL standardom. Jedan naponski ulaz od 0 do 10 V / 100 k?, jedan strujni ulaz od 4 do 20 mA, te dva ulaza za otporničke termometre od 10 k? (ß = 3435).
